ネットワーク用語 ＞ RSTP

RSTP†

Rapid Spanning Tree Protocol

RSTP ( Rapid Spanning Tree Protocol ) とは

RSTP ( Rapid Spanning Tree Protocol ) とはSTPと同様に、レイヤー 2 のループを回避するプロトコルです。
RSTP ( IEEE802.1Wで定義 ) は STP ( IEEE802.1Dで定義 ) の改良版で互換性もあり一緒に使用できます。
トポロジーに変更があった場合、STPは50秒未満で収束するのに対してRSTPは数秒以内で高速収束します。

Networkキーワード - RSTP とは：ITpro

RSTP（rapid spanning tree protocol）とは、LANでやりとりしているデータ（MACフレーム）が永遠に回り続けることを防ぐ「スパニング・ツリー」という機能を高速化するためのプロトコル仕様のこと。
「速い（rapid）STP」という意味である。

この切り替え時間を短縮するために考えられたのがRSTPである。
規格はIEEE802.1wとして標準化され、現在はIEEE802.1Dに統合されている。

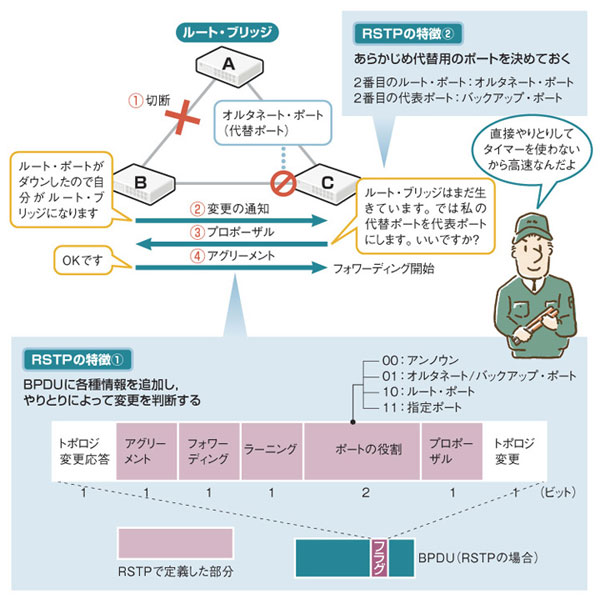

RSTPでは、経路の切り替え作業にタイマーは使わない。
経路の切り替えに関係するLANスイッチで情報を直接やりとりし、切り替え後のポートの状態を判断することで、切り替え時間を短縮した。

RSTPでは、STPで使う制御用フレーム「BPDU」（bridge protocol data unit）の内容に改良を加えた。

直接やりとりしてタイマーを使わないから高速
↑

リンク†

STP
MSTP
BPDU
